Le forgeage de l'acier expliqué : types, pièces forgées en acier au carbone et sélection des matériaux

Qu'est-ce que le forgeage de l'acier

Le forgeage de l'acier est un processus de fabrication dans lequel une pièce en acier est façonnée en appliquant une force de compression - par martelage, pressage ou laminage - tandis que le matériau est soit chauffé jusqu'à un état plastique, soit travaillé à température ambiante. Le résultat est un composant avec une géométrie définie et, surtout, une structure de grain interne raffinée qui offre des propriétés mécaniques. nettement supérieur à ceux obtenus par moulage ou usinage à partir de barres . Le forgeage n’est pas simplement une opération de façonnage ; c'est un processus métallurgique qui améliore fondamentalement le matériau avec lequel il travaille.

Lorsque l'acier est coulé, le processus de solidification produit une structure de grains grossiers, parfois dendritiques, avec des vides potentiels, de la porosité et des zones de ségrégation. Le forgeage comprime et réaligne cette structure, comblant les défauts internes, affinant la taille des grains et orientant le flux des grains pour suivre les contours de la pièce finie. Une bielle forgée, par exemple, a un flux de grains qui s'incurve à travers le rayon et la poutre de la tige – le même chemin que les charges de traction et de flexion parcourront en service. Cet alignement explique pourquoi les pièces forgées résistent si efficacement à la rupture par fatigue dans les applications de chargement dynamique.

Le processus de forgeage est utilisé dans pratiquement toutes les industries exigeantes : les composants du groupe motopropulseur automobile, les pièces structurelles de l'aérospatiale, les corps de vannes pétrolières et gazières, les équipements de construction, les outils manuels et le matériel militaire sont tous couramment produits sous forme de pièces forgées. Toute application où la panne n'est pas une option et où la fiabilité mécanique doit être garantie sur une durée de vie définie est un candidat pour l'acier forgé.

Types d'acier forgé : processus et différences

Le forgeage de l'acier n'est pas un processus unique : il englobe plusieurs méthodes distinctes, chacune adaptée à différentes géométries de pièces, volumes de production, exigences de tolérance et types de matériaux. Choisir la bonne méthode de forgeage est aussi important que choisir la bonne nuance d’acier.

Forgeage à matrice ouverte

Dans le forgeage à matrice ouverte, la pièce est déformée entre des matrices plates ou de forme simple qui n'entourent pas complètement le matériau. L'opérateur repositionne et fait tourner la billette entre les coups pour la façonner progressivement. Le forgeage à matrice ouverte est utilisé pour les grandes pièces (arbres, bagues, cylindres, blocs) pour lesquelles un outillage à matrice fermée serait d'un coût prohibitif ou lorsque la pièce est trop grande pour un jeu de matrices. Il est également préféré pour production sur mesure ou en faible volume où l’investissement en outillage ne peut pas être amorti sur une grande série. Les tolérances dimensionnelles sont plus larges que pour le travail en matrice fermée, et un usinage secondaire est généralement nécessaire pour atteindre les dimensions finales.

Forgeage à matrice fermée (matrice d'impression)

Le forgeage à matrice fermée utilise des matrices supérieures et inférieures assorties, usinées à la forme presque nette de la pièce finie. La billette chauffée est placée dans la cavité de la matrice et frappée, provoquant l'écoulement du matériau et le remplissage de l'empreinte. Le flash (l'excès de matériau qui s'échappe au niveau de la ligne de joint de la matrice) est ensuite coupé. Ce processus produit des pièces avec des tolérances dimensionnelles plus strictes, une meilleure finition de surface et des propriétés mécaniques plus constantes que le travail à matrice ouverte. Il s'agit de la méthode de forgeage dominante pour les composants automobiles et industriels en grand volume. tels que les vilebrequins, les bielles, les engrenages, les brides et les outils à main.

Forgeage et laminage d'anneaux

Le forgeage au rouleau fait passer une billette chauffée entre des rouleaux profilés pour réduire la section transversale et allonger la pièce - utilisé pour les arbres coniques, les ressorts à lames et les ébauches d'essieu. Le laminage d'anneaux est une variante spécialisée dans laquelle une préforme en forme de beignet est roulée entre un mandrin intérieur et un rouleau extérieur entraîné, réduisant ainsi l'épaisseur de la paroi et augmentant le diamètre pour produire des anneaux sans soudure. Les bagues laminées sont largement utilisées dans les roulements, les brides, les composants d'appareils sous pression et les cadres aérospatiaux. Le laminage à anneaux produit flux circonférentiel ininterrompu des grains — un avantage crucial dans les applications rotatives ou sous pression.

Forgeage à froid

Le forgeage à froid – effectué à température ambiante ou proche – produit des pièces avec une excellente finition de surface, des tolérances dimensionnelles serrées et des surfaces écrouies sans étape de chauffage. Il est largement utilisé pour les fixations, les boulons, les têtes creuses et les petits composants de précision. Le compromis réside dans des forces de formage plus élevées, une ductilité réduite pendant le traitement et des limites sur la complexité des pièces par rapport au forgeage à chaud. La plupart des pièces forgées à froid utilisent des aciers à faible ou moyenne teneur en carbone offrant une bonne aptitude au façonnage à froid.

Pièces forgées en acier au carbone : nuances, propriétés et traitement thermique

L'acier au carbone est la matière première la plus largement utilisée dans le forgeage de l'acier, appréciée pour sa combinaison de disponibilité, de transformabilité et de large gamme de propriétés mécaniques pouvant être obtenues grâce au traitement thermique. Les pièces forgées en acier au carbone sont spécifiées dans les domaines de la construction, de l’agriculture, des mines, du pétrole et du gaz, de la production d’électricité et des machines industrielles générales – partout où la résistance, la ténacité et la rentabilité sont les principaux facteurs de conception.

La teneur en carbone est la variable la plus influente dans le choix de l'acier de forge :

• Acier à faible teneur en carbone (≤0,25 % C) — par exemple, AISI 1018, 1020 : Très ductile, excellente forgeabilité et facile à souder. Utilisé pour les pièces forgées qui nécessitent une déformation sans fissuration : crochets, chaînes, dents agricoles et supports structurels. Pas généralement traité thermiquement à une dureté élevée ; sa résistance vient principalement de l’écrouissage et de l’épaisseur de la section.
• Acier à moyenne teneur en carbone (0,25 % à 0,60 % C) — par exemple, AISI 1040, 1045, 1050 : La gamme performante pour les pièces forgées industrielles. Répond bien au traitement thermique de trempe et de revenu, atteignant des résistances à la traction comprises entre 700 et 1 000 MPa en fonction de la taille de la section et de la température de revenu. L'AISI 1045 est l'une des nuances les plus universellement spécifiées pour les arbres, les engrenages, les axes et les bielles où un équilibre entre résistance, ténacité et usinabilité est nécessaire.
• Acier à haute teneur en carbone (0,60 % à 1,00 % C) — par exemple, AISI 1060, 1080, 1095 : Dureté et résistance à l'usure plus élevées après traitement thermique, mais ténacité et soudabilité réduites. Utilisé pour les pièces forgées en acier à ressort, les outils de coupe, les composants ferroviaires et les pièces d'usure agricoles. Plus sensible aux fenêtres de température de forgeage et nécessite un contrôle minutieux du refroidissement pour éviter les fissures.

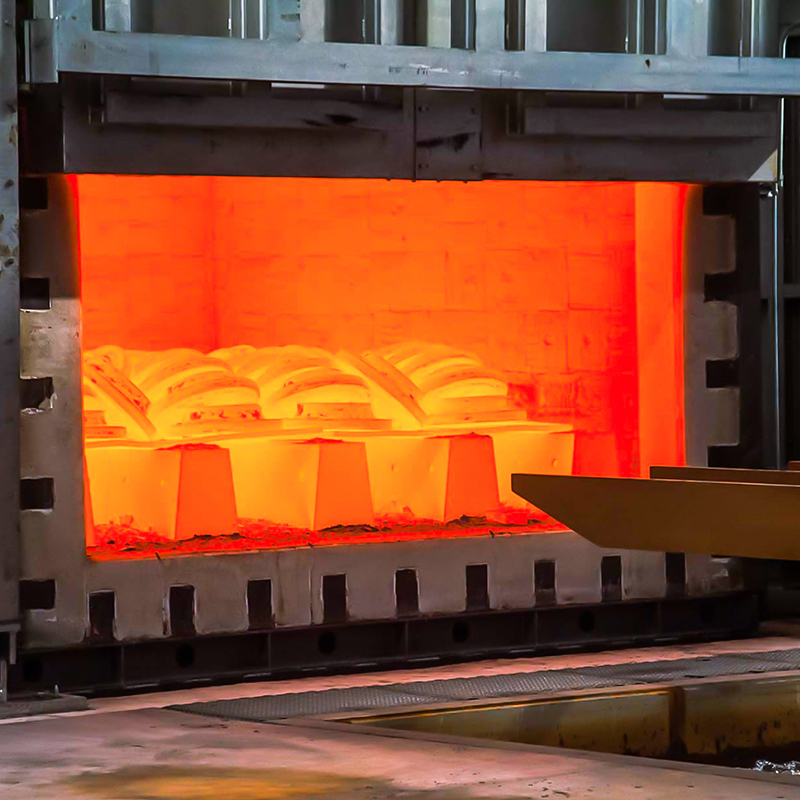

Le traitement thermique après forgeage modifie considérablement les propriétés mécaniques finales des composants en acier au carbone. Normalisation — refroidissement par air au-dessus de la température critique supérieure — affine la taille des grains et soulage les contraintes de forgeage, produisant une microstructure uniforme avec des propriétés de base prévisibles. Trempe et revenu (Q&T) implique un refroidissement rapide de la température d'austénitisation pour former de la martensite, suivi d'un réchauffage à une température de revenu contrôlée pour restaurer la ductilité. Les pièces forgées en acier au carbone Q&T peuvent atteindre des limites d'élasticité supérieures à 800 MPa avec une résistance aux chocs adéquate pour la plupart des applications structurelles. Recuit est utilisé lorsqu'une usinabilité maximale ou une formabilité à froid est requise avant un traitement ultérieur.

Une limitation pratique des pièces forgées en acier au carbone ordinaire est la trempabilité – la capacité d’obtenir une dureté uniforme sur la section transversale d’une grande pièce. L'acier au carbone a une trempabilité inférieure à celle de l'acier allié ; dans les sections épaisses, le noyau refroidit trop lentement pendant la trempe pour se transformer complètement en martensite, ce qui donne un noyau plus mou. Pour les pièces forgées d'une section critique supérieure à environ 75-100 mm où un durcissement à cœur est requis, ajouts d'alliages tels que le chrome, le molybdène ou le nickel sont introduits - faisant passer la spécification des nuances d'acier au carbone ordinaire aux nuances d'acier allié telles que 4140, 4340 ou 8620.

Acier au carbone forgé vs acier moulé et usiné : quand la différence de processus compte

Le choix entre l'acier au carbone forgé, l'acier moulé et les barres usinées est fondamentalement un compromis entre performances mécaniques, complexité géométrique, volume de production et coût unitaire. Chaque processus est optimal dans un contexte spécifique : l’erreur d’ingénierie consiste à appliquer l’un là où un autre est mieux adapté.

Acier au carbone forgé versus acier moulé : Le moulage permet une complexité géométrique bien plus grande – des passages internes, des contre-dépouilles et des sections creuses que le forgeage ne peut réaliser sans opérations secondaires. Mais l’acier moulé présente des limites microstructurales inhérentes : porosité de retrait, vides de gaz et structures à grains plus grossiers qui réduisent la résistance à la fatigue et aux chocs. Pour les pièces soumises à des charges cycliques ou à impact – vilebrequins, têtes de marteau, crochets de levage, corps de soupapes de pression – la structure de grain supérieure du forge justifie le coût d'outillage et de traitement plus élevé. Les données publiées montrent systématiquement que les composants forgés en acier au carbone atteignent durée de vie à la fatigue 20 à 30 % plus élevée que des pièces moulées équivalentes dans des conditions de charge identiques, avec des valeurs d'impact Charpy nettement meilleures, en particulier à des températures inférieures à zéro.

Acier au carbone forgé versus barre usinée : Une pièce usinée découpée à partir de barres laminées présente une structure de grain orientée dans le sens de roulement de la barre. Lorsqu'il est usiné selon une forme complexe, le flux des grains est interrompu : il traverse directement la pièce, quelle que soit la géométrie. En revanche, une pièce forgée présente un flux de grain qui suit le contour de la pièce. Pour un arbre à bride usiné à partir d'une barre, le grain traverse axialement le rayon de la bride - une orientation faible pour les charges de flexion et de cisaillement que la bride subit réellement. Le forgeage équivalent aurait un flux de grain courbé à travers la bride, s'alignant avec les chemins de contrainte. Dans les applications à cycle élevé ou critiques pour la sécurité, cette distinction n'est pas académique : il s'agit de la différence entre une pièce qui atteint sa durée de vie nominale et une autre qui ne l'atteint pas.

Pour les équipes d'approvisionnement et les ingénieurs de conception, les conseils pratiques sont simples : spécifiez l'acier au carbone forgé lorsque la pièce supporte des charges dynamiques, d'impact ou de fatigue ; fonctionne dans des environnements à basse température où la transition ductile à fragile est une préoccupation ; ou est un composant critique pour la sécurité où une défaillance sur le terrain a de graves conséquences. Utilisez des alternatives moulées ou usinées lorsque la géométrie l'exige, que le chargement est principalement statique ou que les contraintes de volume et de coût rendent l'investissement en outillage peu pratique.
