Guide des pièces forgées en acier au carbone, en alliage, en acier inoxydable et en alliage de nickel

Les pièces forgées en acier au carbone offrent le meilleur rapport coût/résistance pour les applications structurelles générales ; les pièces forgées en acier allié offrent des propriétés mécaniques améliorées pour des conditions de charge et de température exigeantes ; les pièces forgées en acier inoxydable offrent une résistance à la corrosion pour les environnements chimiques et agroalimentaires ; et les pièces forgées en acier allié à base de nickel sont le seul choix pratique pour un service à des températures extrêmes et à une corrosion élevée au-dessus de 650°C. Ces quatre catégories de matériaux de forgeage ne sont pas interchangeables : chacune répond à un ensemble spécifique de conditions de service, et la sélection de la mauvaise catégorie entraîne soit une surspécification coûteuse, soit une défaillance prématurée des composants. Le processus de forgeage lui-même, qui affine la structure des grains, élimine la porosité interne et aligne le flux des fibres avec les chemins de contrainte du composant, amplifie les avantages inhérents de chaque classe d'alliage au-delà de ce que le moulage ou l'usinage à partir de barres peut obtenir.

Pourquoi le processus de forgeage est important dans toutes les classes d'alliages

Avant d'examiner chaque catégorie de matériaux, il est important de comprendre en quoi le processus de forgeage contribue aux performances des composants, quel que soit le type d'alliage. Le forgeage travaille le métal au-dessus de sa température de recristallisation (forgeage à chaud) ou en dessous (forgeage à froid et à chaud), en appliquant une force de compression à travers des matrices pour déformer la billette dans la forme souhaitée. Ce travail mécanique produit trois avantages structurels qui se traduisent directement par les performances des composants :

• Affinement des grains : La déformation mécanique brise la structure des grains dendritiques grossiers de la billette coulée et produit une granulométrie plus fine et plus uniforme. Une structure à grains plus fins améliore la résistance à la traction, la résistance à la fatigue et la résistance aux chocs sur tous les types d'alliages.
• Élimination de la porosité et de la ségrégation : Les forces de forgeage compressives effondrent les vides internes, les pores de gaz et les zones de ségrégation dendritique présents dans le lingot ou la billette de départ, produisant une microstructure entièrement dense et homogène. Les composants moulés de taille équivalente conservent ces défauts à moins d'être soumis à un pressage isostatique à chaud (HIP).
• Flux de grains alignés (flux de fibres) : La conception contrôlée de la matrice dirige le flux de matière de sorte que les lignes d'écoulement des grains suivent le contour du composant fini plutôt que d'être coupées par usinage. Une bielle forgée, par exemple, présente un flux de grains continu à travers le corps de la bielle et autour du rayon d'alésage, ce qui améliore considérablement la durée de vie à la fatigue aux points de concentration des contraintes par rapport à une alternative usinée à partir d'une barre.

La conséquence pratique de ces avantages est mesurable : les pièces forgées présentent généralement une résistance à la traction 20 à 30 % plus élevée, une limite d'élasticité 15 à 25 % plus élevée et une résistance à la fatigue et aux chocs nettement meilleure. que les composants moulés de même composition d’alliage et de même géométrie nominale. Cette supériorité structurelle est constante dans les pièces forgées en acier au carbone, en acier allié, en acier inoxydable et en alliages à base de nickel, ce qui fait du forgeage le processus de fabrication de choix partout où la fiabilité des composants sous des charges cycliques ou de choc est critique.

Pièces forgées en acier au carbone : L'atelier de la fabrication industrielle

Les pièces forgées en acier au carbone sont produites à partir d'aciers contenant 0,10 à 0,60 % de carbone avec du manganèse comme élément d'alliage secondaire principal et des ajouts intentionnels minimes d'autres éléments. Ils représentent le segment de volume le plus important de l'industrie mondiale du forgeage, représentant environ 60 à 65 % de toutes les pièces forgées en acier en poids .

Classification des qualités et propriétés mécaniques

Les pièces forgées en acier au carbone sont classées principalement en fonction de leur teneur en carbone, qui détermine la plage de résistance réalisable et la réponse au traitement thermique :

• Faible teneur en carbone (0,10 à 0,25 % C, par exemple AISI 1018, 1020) : Résistance à la traction 380-520 MPa, haute ductilité (allongement 25-35%), excellente soudabilité. Utilisé dans les pièces de carrosserie automobile, les maillons d'équipement agricole et les brides structurelles où la formabilité compte plus que la résistance ultime.
• Carbone moyen (0,30 à 0,50 % C, par exemple AISI 1040, 1045) : Résistance à la traction 600–800 MPa après normalisation, jusqu'à 1 000 MPa après trempe et revenu. La gamme la plus largement utilisée pour les pièces forgées structurelles, notamment les vilebrequins, les bielles, les engrenages et les arbres d'essieu.
• Haute teneur en carbone (0,55 à 0,70 % C, par exemple AISI 1060, 1070) : Résistance à la traction 800-1 000 MPa, dureté plus élevée, soudabilité réduite. Utilisé dans les composants ferroviaires, les ressorts et les pièces forgées résistantes à l'usure où la dureté de surface est la principale exigence.

Processus de forgeage de l'acier au carbone

La plage de température de forgeage des aciers au carbone est 1 100–1 250 °C pour le forgeage à chaud. Les qualités de carbone moyennes et élevées sont généralement normalisées (refroidies par air à partir d'environ 870 °C) ou trempées et revenues après forgeage pour obtenir des propriétés mécaniques spécifiées. La température de revenu est ajustée pour équilibrer la résistance et la ténacité : des températures de revenu plus élevées produisent une résistance moindre mais une meilleure résistance aux chocs, un compromis qui varie selon les exigences de l'application.

Applications et limites

Les pièces forgées en acier au carbone sont le choix par défaut pour :

• Composants de transmission automobile (vilebrequins, bielles, arbres à cames, engrenages différentiels)
• Matériel de construction et d'exploitation minière (dents d'excavatrice, forets, têtes de marteau)
• Brides et raccords de tuyauterie pour récipients sous pression (ASTM A105 pour brides en acier au carbone à température ambiante)
• Composants ferroviaires (moyeux de roues, essieux, accouplements)

Les principales limites des pièces forgées en acier au carbone sont une faible résistance à la corrosion (nécessitant des revêtements de protection dans la plupart des applications extérieures), une résistance limitée aux températures élevées (généralement inadaptée au-dessus 400°C pour une portance soutenue) et une trempabilité limitée dans les sections de grande taille où l'acier allié devient nécessaire pour obtenir un durcissement à cœur.

Pièces forgées en acier allié : Performances améliorées grâce à l'ingénierie compositionnelle

Les pièces forgées en acier allié sont produites à partir d'aciers contenant des ajouts délibérés d'un ou plusieurs éléments d'alliage (chrome, molybdène, nickel, vanadium, manganèse ou combinaisons) à des niveaux qui produisent des améliorations mesurables des propriétés mécaniques, de la trempabilité ou des performances à température élevée au-delà de ce que le carbone seul peut atteindre.

Éléments d'alliage clés et leurs contributions

• Chrome (Cr, 0,5–2,0 %) : Améliore la trempabilité, la résistance à l'usure et la résistance à l'oxydation à des températures élevées. Présent dans la plupart des aciers alliés moyennement alliés et à haute résistance.
• Molybdène (Mo, 0,15 à 0,5 %) : Augmente considérablement la trempabilité dans les sections épaisses, améliore la résistance au fluage à des températures élevées (jusqu'à 550°C) et réduit la susceptibilité à la fragilisation après revenu. Souvent utilisé en combinaison avec du chrome (aciers Cr-Mo tels que AISI 4130, 4140, 4142).
• Nickel (Ni, 1,5 à 4,0 %) : Améliore la ténacité et la résistance aux chocs, en particulier à des températures inférieures à zéro. Utilisé dans les pièces forgées d'appareils sous pression à basse température (aciers à 3,5 % Ni pour un service jusqu'à −100 °C) et dans les aciers de construction Ni-Cr-Mo.
• Vanadium (V, 0,05 à 0,15 %) : Forme de fins précipités de carbure qui résistent à la croissance des grains pendant le forgeage et assurent un durcissement par précipitation après le traitement thermique. Utilisé dans les aciers à outils et les pièces forgées à faible alliage à haute résistance (HSLA).
• Manganèse (Mn, 1,0–1,8 %) : Améliore la trempabilité et la résistance tout en conservant la soudabilité. Le principal élément d'alliage des qualités HSLA utilisées pour les pièces forgées structurelles.

Nuances courantes de forgeage d'acier allié et leurs propriétés

Avantage de la taille de la section et de la trempabilité

L'un des avantages les plus importants en pratique des pièces forgées en acier allié par rapport à l'acier au carbone est trempabilité à cœur dans les grandes sections . Un acier au carbone moyen (AISI 1045) trempé à 850°C n'obtient une martensite complète que jusqu'à une profondeur d'environ 10-15 mm de la surface dans une barre de 100 mm de diamètre – le noyau reste une perlite/bainite plus molle. L'AISI 4140 (Cr-Mo) permet d'obtenir une martensite complète tout au long d'une 50 à 75 mm de diamètre section ; L'AISI 4340 (Ni-Cr-Mo) étend cela à 100-150 mm . Ceci est décisif pour les grands arbres forgés, les matrices et les composants structurels où des propriétés mécaniques uniformes sur toute la section transversale sont requises.

Pièces forgées en acier inoxydable : La résistance à la corrosion rencontre la performance structurelle

Les pièces forgées en acier inoxydable contiennent un minimum de 10,5% de chrome , qui forme un film passif d'oxyde de chrome sur la surface qui résiste à l'oxydation et aux attaques corrosives. La combinaison de la résistance à la corrosion avec les propriétés mécaniques et les avantages structurels du processus de forgeage fait des pièces forgées en acier inoxydable le choix standard pour les applications de traitement chimique, d'aliments et de boissons, marines et nucléaires où la longévité des matériaux dans des environnements agressifs est le critère de conception déterminant.

Familles d'acier inoxydable utilisées dans les pièces forgées

Quatre familles de microstructures d'acier inoxydable sont utilisées dans les pièces forgées, chacune avec un profil de propriétés distinct :

• Aciers inoxydables austénitiques (par exemple AISI 304, 316, 316L) : La famille d'acier inoxydable la plus largement forgée. Non magnétique, excellente résistance à la corrosion, bonne ténacité à basse température et bonne soudabilité. Ne peut pas être durci par traitement thermique – renforcé par écrouissage ou par recuit de mise en solution pour obtenir une résistance maximale à la corrosion. Résistance à la traction généralement 515-690 MPa en état recuit. ASTM A182 F316/F316L est la spécification standard pour les brides et raccords en acier inoxydable dans le traitement chimique et les applications offshore.

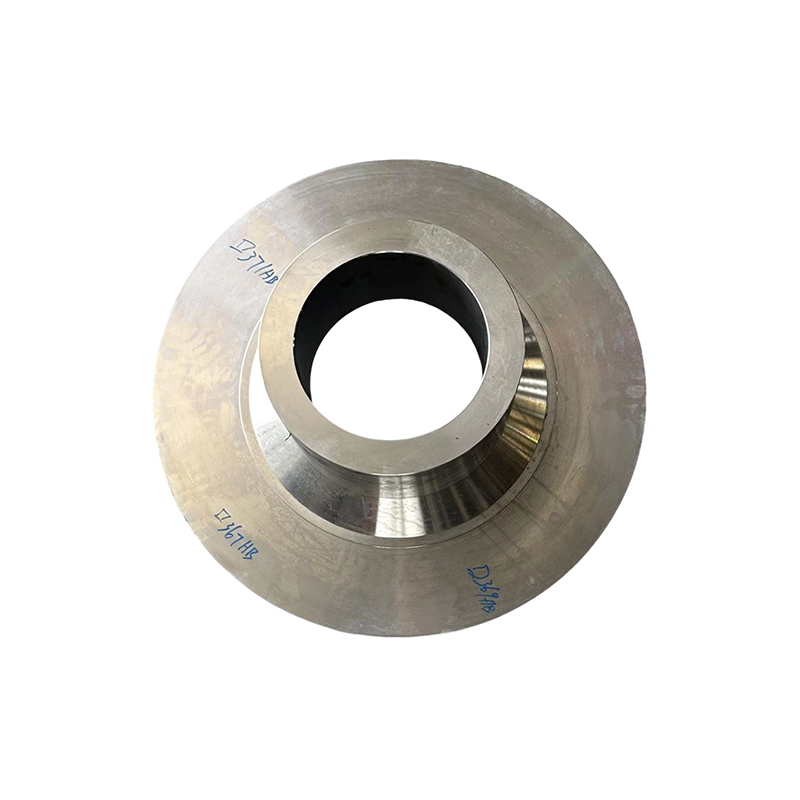

• Aciers inoxydables martensitiques (par exemple AISI 410, 420, 17-4PH) : Résistance supérieure à celle des nuances austénitiques, jusqu'à 1 310 MPa traction (état 17-4PH H900) — avec une résistance modérée à la corrosion. Traitement thermique par trempe. Utilisé dans les arbres de pompe, les tiges de valve, les aubes de turbine et les instruments chirurgicaux où la dureté et la résistance à la corrosion sont toutes deux requises.
• Aciers inoxydables ferritiques (par exemple AISI 430, 446) : Coût inférieur à l'austénitique, bonne résistance à l'oxydation à températures élevées, mais ténacité limitée dans les sections lourdes. Moins fréquemment forgé en raison de sa formabilité limitée et de sa sensibilité à la croissance des grains lors du travail à chaud.

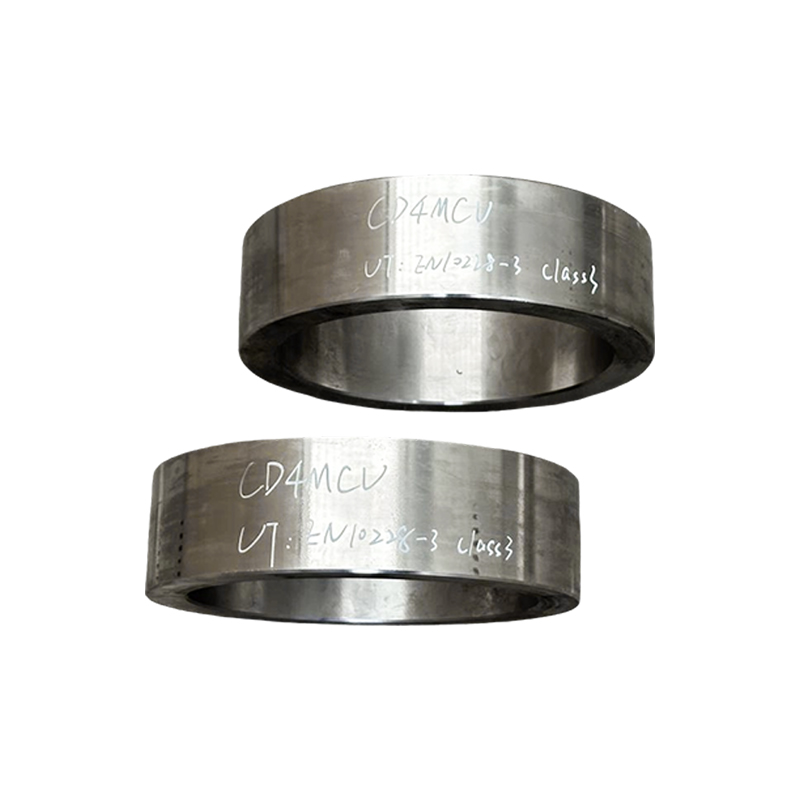

• Aciers inoxydables duplex (par exemple, 2205, 2507, Super Duplex) : Une microstructure mixte austénite-ferrite fournissant environ doubler la limite d'élasticité des nuances austénitiques standards (généralement un rendement de 450 à 550 MPa contre 200 à 240 MPa pour le 316) tout en conservant une résistance à la corrosion comparable. Les pièces forgées duplex et super duplex sont de plus en plus spécifiées pour les vannes pétrolières et gazières offshore, les corps de pompes et les composants sous-marins où des pressions nominales élevées et une résistance à la fissuration par corrosion sous contrainte de chlorure sont requises.

Défis de forgeage spécifiques à l’acier inoxydable

Les aciers inoxydables présentent une plus grande difficulté de forgeage que les aciers au carbone ou faiblement alliés en raison de leur contrainte d'écoulement plus élevée à la température de forgeage et de leurs fenêtres de température de forgeage plus étroites. Les nuances austénitiques s'écrouissent rapidement, nécessitant un tonnage de presse plus important et davantage d'opérations de recuit intermédiaire dans les pièces forgées en plusieurs étapes. Les qualités duplex nécessitent un contrôle minutieux de la température entre 1 050 à 1 200 °C pour maintenir l'équilibre correct des phases austénite-ferrite : une température trop basse produit un excès de ferrite qui dégrade la ténacité et la résistance à la corrosion. Ces facteurs contribuent à la Coût 2 à 4 fois plus élevé des pièces forgées en acier inoxydable par rapport aux pièces forgées équivalentes en acier au carbone.

Secteurs d'application principaux

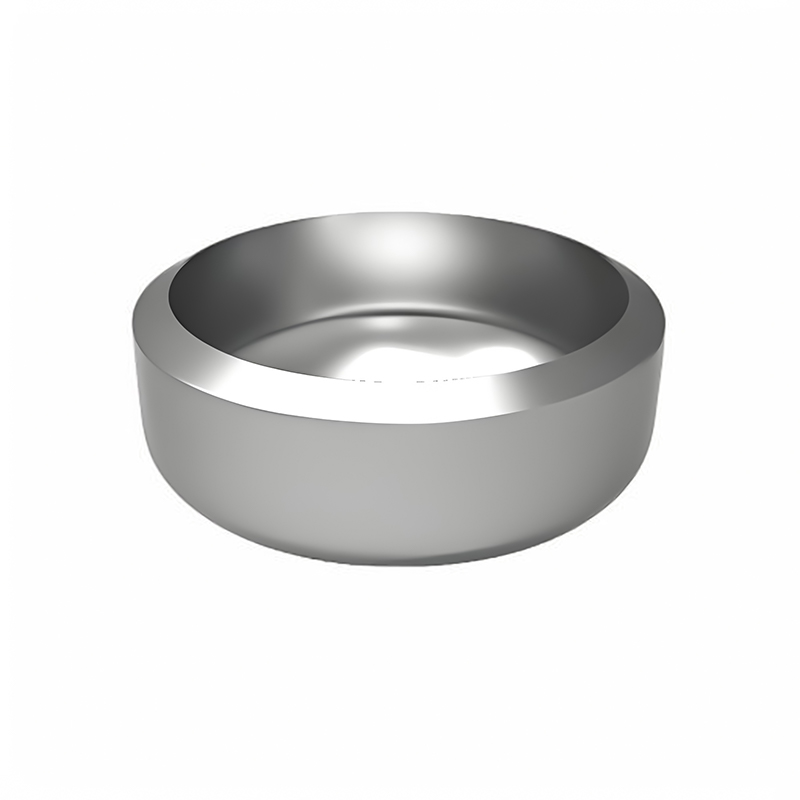

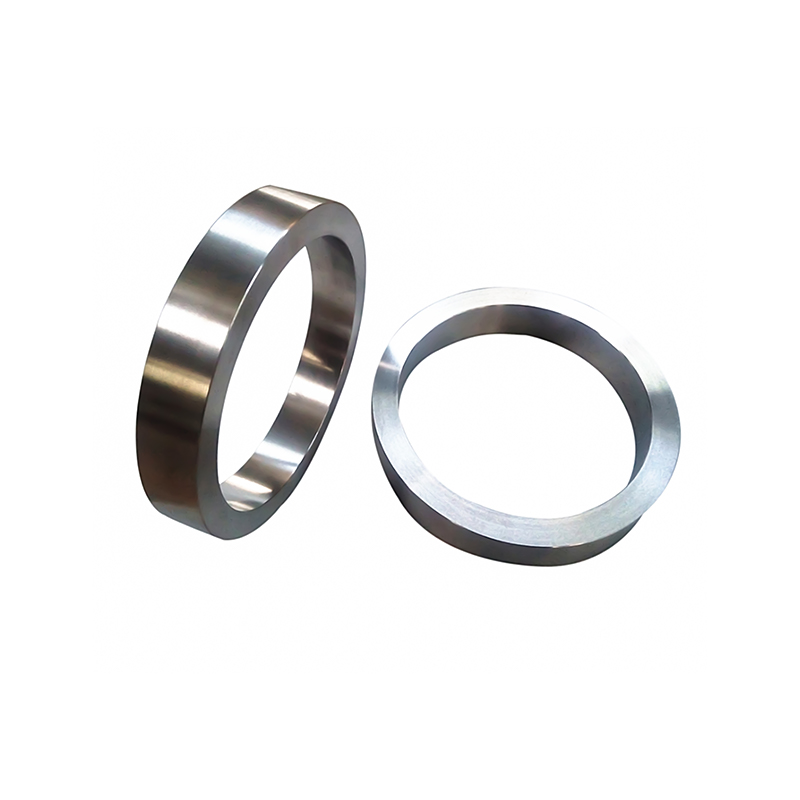

• Pétrole et gaz : Vannes, brides, raccords (ASTM A182 F304/316/F51/F53), composants de tête de puits et collecteurs sous-marins
• Transformation chimique et pétrochimique : Roues de pompe, composants internes du réacteur, têtes de canal d'échangeur de chaleur et buses manipulant des fluides corrosifs
• Alimentaire et pharmaceutique : Corps de vanne, raccords et boîtiers de pompe nécessitant des surfaces conformes aux normes FDA et une compatibilité CIP (nettoyage en place)
• L'énergie nucléaire : Composants du système de refroidissement primaire, composants internes de la cuve sous pression du réacteur et buses d'instrumentation nécessitant à la fois une résistance à la corrosion et une résistance à la fragilisation par rayonnement

Pièces forgées en acier allié à base de nickel : performances dans des conditions extrêmes

Les pièces forgées en alliage à base de nickel, souvent appelées « pièces forgées en superalliage », représentent le segment le plus avancé techniquement et le plus coûteux de l'industrie du forgeage. Ces alliages contiennent 50 à 75 % de nickel comme élément de matrice, avec des ajouts de chrome, de cobalt, de molybdène, de tungstène, d'aluminium, de titane et de niobium qui produisent collectivement un matériau capable de conserver son intégrité structurelle à des températures où tous les alliages d'acier ont effectivement perdu leur capacité portante.

Pourquoi Nickel Matrix permet des performances à températures extrêmes

La structure cristalline du nickel FCC (face centrée cubique) est stable des températures cryogéniques jusqu'à un point de fusion proche sans transformation de phase, contrairement aux alliages à base de fer qui subissent des transitions BCC à FCC. Cette stabilité structurelle permet aux alliages de nickel de conserver une résistance utile au fluage à des températures dépassant 70 à 75 % de leur point de fusion absolu , un rapport de performance inégalé par aucun alliage d'acier.

Le principal mécanisme de renforcement des superalliages de nickel forgés est le durcissement par précipitation par la formation de précipités gamma-primes (γ'), des particules intermétalliques ordonnées Ni₃(Al,Ti) qui se forment de manière cohérente dans la matrice de nickel et résistent au mouvement de dislocation même à des températures élevées. Les alliages avec des fractions γ' élevées (tels que Waspaloy, René 41 et IN-718) atteignent des résistances à la rupture par fluage à 760°C qui dépassent celles des alliages d'acier les plus résistants à 500°C .

Nuances courantes de forgeage d'alliages à base de nickel

Défis du processus de forgeage pour les superalliages de nickel

Les superalliages de nickel présentent les conditions de forgeage les plus exigeantes de tous les matériaux structurels. Leur haute résistance à chaud (la même propriété qui les rend précieux en service) signifie qu'ils nécessitent des pressions de forgeage très élevées et résistent à la déformation aux températures de travail. Les principaux défis du processus comprennent :

• Fenêtres de température de forgeage étroites : De nombreux superalliages de nickel doivent être forgés dans une plage de température de seulement 50-100°C - au-dessus du solvus gamma-primaire (pour permettre la déformation) mais en dessous de la température de fusion naissante. Les excursions de température en dehors de cette fenêtre provoquent soit des fissures liées au refroidissement, soit un début de fusion des joints de grains.
• Forgeage isotherme et quasi isotherme : Les pièces forgées avancées de disques de turbine dans des alliages à fraction γ élevée nécessitent un forgeage isotherme dans des matrices chauffées (température de la matrice dans les limites 15–30°C de la température de la pièce ) pour empêcher le refroidissement de la surface et maintenir une déformation uniforme. Cela nécessite des équipements spécialisés (généralement de grandes presses hydrauliques ou mécaniques avec outils chauffés) qui augmentent considérablement les coûts d'investissement et d'exploitation de la production.
• Contrôle de la structure des grains : Les performances de fluage, de fatigue et de rupture des pièces forgées de disques de turbine sont extrêmement sensibles à l'uniformité de la granulométrie. La taille des grains doit être étroitement contrôlée grâce à une gestion précise de la déformation, de la vitesse de déformation et de la température pendant le forgeage. Le traitement thermique après forgeage est spécifié pour atteindre la taille de grain cible (généralement ASTM 8-12 pour les applications de disques) et la morphologie de précipité γ' requise.
• Usure et coût des outillages : La contrainte d'écoulement élevée des superalliages de nickel provoque une usure rapide des matrices. Les matériaux de matrice pour le forgeage des alliages de nickel sont eux-mêmes des aciers à outils fortement alliés ou des alliages pour travail à chaud à base de nickel avec des durées de vie limitées, contribuant ainsi à la Coût 5 à 15 fois plus élevé des pièces forgées en alliage de nickel par rapport aux pièces forgées équivalentes en acier au carbone.

Comparaison des quatre catégories de matériaux de forgeage

Sélection du matériau de forgeage adapté à votre application

La sélection des matériaux pour les pièces forgées suit une évaluation séquentielle des exigences de service, l'optimisation des coûts étant appliquée uniquement après confirmation des seuils de performances fonctionnelles. Le cadre suivant couvre les principaux critères de décision par ordre de priorité :

1. Définir la température de fonctionnement : Si une charge soutenue au-dessus de 650 °C est requise, seuls les alliages à base de nickel et un nombre limité de nuances d'acier inoxydable austénitique (par exemple 310S) sont viables. Entre 400°C et 650°C, les aciers alliés chrome-molybdène (F22, F91) ou les aciers inoxydables austénitiques conviennent. En dessous de 400°C, les aciers au carbone ou alliés couvrent toute la plage de résistance.
2. Évaluer l’environnement de corrosion : Pour le contact avec l'eau de mer, les acides minéraux, les acides organiques ou les milieux contenant des chlorures, de l'acier inoxydable (duplex ou austénitique) ou des alliages de nickel sont nécessaires. Pour les gaz oxydants à température élevée, les alliages de nickel ou les aciers à haute teneur en chrome (9Cr, 12Cr) offrent une résistance à l'oxydation adéquate. Les aciers au carbone et alliés nécessitent des revêtements de protection dans tous les environnements corrosifs.
3. Déterminer les exigences en matière de résistance et de taille de section : Lorsque des résistances à la traction supérieures à 800 MPa sont requises dans des sections supérieures à 50 mm, l'acier allié (4140, 4340) remplace l'acier au carbone. Pour les exigences de résistance supérieures à 1 000 MPa combinées à une résistance à la corrosion, des alliages d’acier inoxydable à durcissement par précipitation (17-4PH) ou de nickel sont nécessaires.
4. Tenez compte des exigences réglementaires et du code : Les applications d'appareils sous pression et de tuyauterie régies par ASME Section VIII, ASME B31.3 ou EN 13480 spécifient explicitement les qualités de matériaux autorisées. Les pièces forgées pour l'aérospatiale et la défense sont régies par les spécifications des matériaux AMS, ASTM et OEM qui limitent les choix de matériaux à des qualités préqualifiées.
5. Optimisez les coûts dans la fourchette qualifiée : Une fois que l'environnement de service a éliminé les catégories de matériaux inappropriées, sélectionnez la qualité la moins coûteuse dans l'ensemble qualifié qui répond à toutes les exigences mécaniques, dimensionnelles et d'inspection. Dans de nombreux cas, un matériau fortement allié qui nécessite moins de surépaisseur d’usinage ou moins de réparations par soudure compense largement le coût plus élevé de sa matière première.
